PWM (Pulse Width Modulation) Nedir ve Nasıl Çalışır?
PWM, yani Darbe Genişlik Modülasyonu, bir sinyalin genişliğini değiştirerek ortalama gücü kontrol etme tekniğidir. Bu teknik, özellikle elektrik mühendisliği ve elektronik alanlarında, motor kontrolü, aydınlatma sistemleri ve ses modülasyonu gibi birçok uygulamada yaygın olarak kullanılmaktadır. PWM, sinyalin belirli bir frekansta kesilmesi ve bu kesilme sürelerinin değiştirilmesi prensibine dayanır. Bu yazıda PWM’nin ne olduğu, avantajları, uygulama alanları ve teknik detayları hakkında derinlemesine bilgi verilecektir.
PWM Nasıl Çalışır?
PWM, bir sinyalin "darbe genişliği" üzerinden kontrol sağlanarak güç modülasyonu yapar. Örneğin, bir DC motorun hızını kontrol etmek istiyorsanız, motorun beslenme süresini (darbe genişliği) ayarlayarak motorun hızını kontrol edebilirsiniz. PWM sinyali, bir belirli frekansta (örneğin, 1 kHz) çalışır ve bu frekansta "açık" ve "kapalı" süreleri arasında değişim yapar. Bu değişim, motorun güç tüketimini etkileyerek hız kontrolü sağlar.

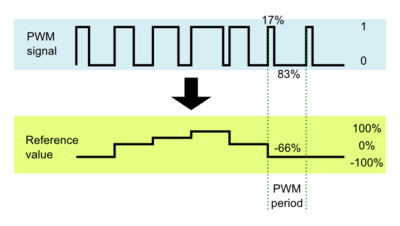

PWM Sinyali Nedir?
PWM sinyali, iki ana parametreye sahiptir: frekans ve darbe genişliği. Frekans, PWM sinyalinin ne kadar sıklıkla tekrarladığını belirtirken, darbe genişliği sinyalin "açık" olduğu süreyi ifade eder. Darbe genişliği, yüzde (%) cinsinden ifade edilir. Örneğin, %50 darbe genişliğine sahip bir PWM sinyali, her döngüde yarı süre boyunca açıktır.
PWM’nin Avantajları nelerdir?
PWM, birçok avantaj sunan etkili bir kontrol yöntemidir:
Enerji Verimliliği: PWM, güç kontrolünde daha yüksek verimlilik sağlar. Motorlar ve diğer yükler üzerinde, güç kayıplarını en aza indirerek enerji tasarrufu yapar.
Hassas Kontrol: PWM, hızlı ve hassas kontrol imkanı sunar. Bu özellik, özellikle motor hız kontrolü ve aydınlatma sistemlerinde büyük bir avantaj sağlar.
Düşük Isı Üretimi: PWM, sürekli bir güç kaynağına kıyasla daha az ısı üretir. Bu, özellikle güç elektroniği uygulamalarında önemli bir faktördür.
Düşük Maliyet: PWM devreleri genellikle daha düşük maliyetli ve daha az karmaşık tasarımlar gerektirir.
PWM Uygulamaları
PWM’nin birçok farklı uygulama alanı vardır. Bu alanlar arasında şunlar bulunmaktadır:
1. Motor Kontrolü
PWM, DC motorların hız ve tork kontrolü için yaygın olarak kullanılır. Motorun hızını artırmak veya azaltmak için PWM sinyali üzerinden enerji verilir. Örneğin, bir fanın hızını kontrol etmek için PWM kullanıldığında, fanın dönme hızı sinyalin darbe genişliği ile orantılı olarak değişir.
2. Aydınlatma Kontrolü
LED aydınlatma sistemlerinde PWM, ışık parlaklığını ayarlamak için sıklıkla kullanılır. PWM ile LED'lerin açılıp kapanma süreleri değiştirilerek, gözle görünmeyen bir şekilde parlaklık kontrolü yapılır. Bu, enerji tasarrufu sağlarken aynı zamanda LED ömrünü de uzatır.
3. Ses Modülasyonu
PWM, ses dalgalarının modülasyonu için de kullanılır. Ses sinyalleri, PWM yöntemi ile işlenerek daha yüksek kalitede ses üretimi sağlanabilir. Bu, özellikle ses sistemlerinde ve müzik enstrümanlarında önemli bir uygulama alanıdır.
4. DC Motor Hız Kontrolü
DC motorlarda PWM kullanılarak motor hızı hassas bir şekilde kontrol edilebilir. Motorun gücü, PWM sinyalinin darbe genişliğine bağlı olarak değiştiğinden, motor hızı istenen seviyede tutulabilir.
5. Enerji Verimliliği Uygulamaları
PWM, enerji verimliliğini artırmak için birçok uygulamada kullanılır. Örneğin, enerji tasarrufu sağlayan cihazlarda, PWM ile güç tüketimi minimize edilir. Bu, hem çevresel hem de ekonomik açıdan avantaj sağlar.
PWM Devreleri ve Uygulama Örnekleri
PWM devreleri, belirli bir uygulama için özelleştirilebilir. Bir PWM devresi genellikle bir mikrodenetleyici, bir direnç, bir kapasitör ve bir transistör veya MOSFET içerir. Bu bileşenler, PWM sinyalinin oluşturulmasında ve uygulanmasında önemli rol oynar.
PWM Devre Şeması
Basit bir PWM devresi, bir mikrodenetleyici ve bir MOSFET kullanarak oluşturulabilir. Mikrodenetleyici, PWM sinyalini üretirken, MOSFET bu sinyali kullanarak yük üzerinde güç kontrolü yapar. Bu basit yapı, motor hız kontrolü ve aydınlatma sistemleri gibi birçok uygulamada kullanılabilir.
PWM Uygulama Örneği: Motor Hız Kontrolü
Bir DC motorun hız kontrolü için PWM devresi kurmak oldukça basittir. Aşağıdaki adımlar, bu devrenin nasıl kurulacağını açıklamaktadır:
Mikrodenetleyici Seçimi: Arduino gibi bir mikrodenetleyici seçilir.
Motor ve Gerekli Bileşenler: DC motor, MOSFET, direnç ve diyot gibi bileşenler temin edilir.
Bağlantıların Yapılması: Motor, MOSFET'in çıkışına ve mikrodenetleyicinin PWM pinine bağlanır.
Kod Yazımı: Mikrodenetleyici üzerinde motor hızını kontrol eden bir PWM kodu yazılır.
Bu basit uygulama, motor hızını hassas bir şekilde kontrol etme imkanı sağlar ve PWM’nin avantajlarını gösterir.
PWM Frekansı Nedir?
PWM frekansı, sinyalin tekrar etme sıklığını ifade eder. Frekans, uygulama gereksinimlerine bağlı olarak değişir. Örneğin, motor kontrol uygulamalarında daha düşük frekanslar (örneğin, 1-10 kHz) kullanılabilirken, LED aydınlatma uygulamalarında daha yüksek frekanslar (örneğin, 20 kHz) tercih edilebilir. Yüksek frekanslar, gözle görünmeyen flicker etkisini ortadan kaldırır ve daha kaliteli bir ışık üretimi sağlar.
PWM’nin Geleceği
PWM, endüstriyel otomasyon, enerji verimliliği ve elektronik kontrol sistemlerinde önemli bir rol oynamaktadır. Gelecekte, PWM’nin daha da geliştirilmesiyle birlikte, daha yüksek verimlilik ve daha düşük enerji tüketimi sağlanabilecektir. Ayrıca, IoT (Nesnelerin İnterneti) ve yapay zeka ile entegrasyonu sayesinde, daha akıllı ve otomatik sistemler oluşturmak mümkün olacaktır.
Sonuç olarak;
PWM (Darbe Genişlik Modülasyonu), endüstriyel ve tüketici uygulamalarında önemli bir yere sahip olan etkili bir kontrol yöntemidir. Enerji verimliliği, hassas kontrol ve düşük maliyet gibi avantajları sayesinde, motor kontrolü, aydınlatma ve ses modülasyonu gibi birçok alanda yaygın olarak kullanılmaktadır. PWM teknolojisinin gelişimi, gelecekte daha verimli ve akıllı sistemlerin ortaya çıkmasına olanak sağlayacaktır.
